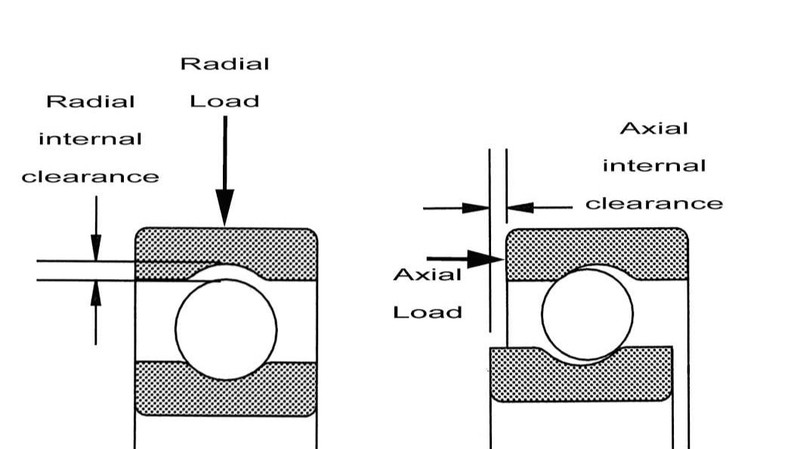

El juego axial y el juego radial son términos mecánicos utilizados para describir la libertad de movimiento de un componente en diferentes direcciones. El juego axial se refiere al movimiento de un componente a lo largo de su eje longitudinal (paralelo al eje de rotación), mientras que el juego radial se refiere al movimiento perpendicular al eje de rotación.
Juego radial
El juego radial, o el espacio libre interno, se refiere a la aflojamiento radial de un rodamiento dentro de un rodamiento. Es una medición del movimiento radial total del anillo externo en relación con el anillo interno en un plano perpendicular al eje del rodamiento. El juego radial está determinado por el diámetro real de la pista de rodadura y el diámetro de la pelota.
Factores que afectan el aclaramiento radial
1. Tipo de rodamiento
Los diferentes tipos de rodamientos tienen diferentes requisitos de aclaramiento radial. Por ejemplo, los rodamientos de bolas de ranura profunda generalmente tienen un espacio libre radial más grande que los rodamientos de rodillos cónicos.
2. Tamaño del rodamiento
Cuanto mayor sea el tamaño del rodamiento, mayor será el espacio radial. Esto se debe a que cuanto mayor es el tamaño del rodamiento, mayor será el espacio libre para acomodar la expansión térmica del rodamiento.
3. Tolerancia a la fabricación
Las tolerancias de fabricación de los rodamientos también afectan el aclaramiento radial. Cuanto más pequeña sea la tolerancia de fabricación, menor será la eliminación radial.
4. Material de rodamiento
El material del rodamiento también afecta el aclaramiento radial. Por ejemplo, los cojinetes cerámicos generalmente tienen un espacio radial más pequeño que los cojinetes de acero. Esto se debe a que el coeficiente de expansión térmica de los materiales cerámicos es más pequeño que el de los materiales de acero.
Juego axial
El juego axial, también llamado juego final o espacio libre axial, es común en componentes como rodamientos, ejes y engranajes. Representa la cantidad de movimiento que se permite un componente dentro de su rango axial.
Factores que afectan el juego axial
Tipo de diseño de rodamiento:Los diferentes tipos de rodamientos (por ejemplo, rodamientos de bolas, rodamientos de rodillos) tienen diferentes características de juego axial.
Método de precarga:La precarga es un método para aplicar un cierto grado de carga al rodamiento para reducir el juego y mejorar la rigidez y la precisión. El tamaño del juego axial puede verse afectado por el método y el grado de precarga.
Método de montaje:La forma en que se instala el rodamiento (por ejemplo, precarga axial, tensión axial) puede afectar la formación y el tamaño del juego axial.
Torque axial y carga:El par y la carga axiales también tienen un efecto sobre el tamaño y la variación del juego axial.
Temperatura y entorno de funcionamiento:El coeficiente de expansión térmica del material de rodamiento a alta temperatura o condiciones ambientales extremas puede causar cambios en el juego axial.
Tolerancias de fabricación y calidad de procesamiento:Las tolerancias de fabricación y la calidad de procesamiento del rodamiento y sus componentes relacionados afectan directamente la formación y el tamaño del juego axial.
¿Cuál es la diferencia entre la eliminación axial y la eliminación radial?
Dirección:El aclaramiento radial es el desplazamiento radial total del anillo externo en relación con el anillo interno; El aclaramiento axial es el desplazamiento axial total del anillo externo en relación con el anillo interno; Ambos se mueven en diferentes direcciones.
Role:El espacio libre axial compensa la expansión térmica y la contracción del rodamiento y permite que el rodamiento se mueva en la dirección axial. El espacio radial puede compensar los errores radiales del rodamiento y permitir que el rodamiento se mueva en la dirección radial.
Selección:La elección del espacio libre axial y radial depende de los requisitos de aplicación específicos. Para los rodamientos que necesitan soportar las cargas axiales, se debe seleccionar el espacio libre axial apropiado. Para los rodamientos que tienen cargas radiales, se debe seleccionar el espacio radial apropiado.
Fórmula de espacio radial
Aparejo radial=(db-da)-(db-da)
DB: Diámetro exterior de dimensión máxima;
DA: Dimensión mínima Diámetro exterior;
DB: Diámetro interno de dimensión máxima;
DA: Dimensión mínima Diámetro interno.
Fórmula de espacio libre
Axial Capasa=TB-TA
TB: espacio máximo axial;
TA: espacio mínimo axial.
Cómo reducir la eliminación y mejorar el rendimiento
Reducir la eliminación es una de las medidas clave para mejorar el rendimiento de los sistemas mecánicos. El espacio libre se refiere al espacio o espacio vacío entre las partes mecánicas. Una brecha demasiado grande conducirá a una precisión reducida del sistema, estabilidad y vida.
Para reducir la brecha y mejorar el rendimiento, en primer lugar, diseño y procesamiento. Use parámetros de diseño razonables, materiales adecuados y tecnología de procesamiento para mejorar el ajuste y el sellado del sistema, reducir los errores de procesamiento y, por lo tanto, reducir la brecha.
Además, el control y las pruebas de calidad estrictos también son medios efectivos para reducir la brecha. Al implementar medidas de control de calidad estrictas y métodos de prueba precisos, se puede garantizar la precisión y consistencia de las dimensiones de la pieza, y la brecha puede reducirse aún más.
Finalmente, el mantenimiento regular también es una parte importante de la reducción del espacio libre. La lubricación y el mantenimiento oportunos pueden reducir el desgaste y la fatiga de las piezas, extender la vida útil del sistema y mantener la estabilidad y el rendimiento del sistema.
